Name: Cooling System Pipes And Hoses (Front Section, Electric Unit) (1.5L AJ20P3 Petrol High PHEV, Halewood (UK)) ((V) FROMLH000001)
Rating: 4.3 (1 reviews)

Cooling System Pipes And Hoses (Front Section, Electric Unit) (1.5L AJ20P3 Petrol High PHEV, Halewood (UK)) ((V) FROMLH000001) of Land Rover Land Rover Discovery Sport (2015+) [1.5 I3 Turbo Petrol AJ20P3]

Ver todo

Land Rover Discovery Sport (2015+) [1.5 I3 Turbo Petrol AJ20P3] - TUBOS Y MANGUERAS DEL SISTEMA DE REFRIGERACIÓN (SECCIÓN DELANTERA, UNIDAD ELÉCTRICA) (1.5L...

Consulte el despiece para encontrar la pieza que busca:

Puede reposicionar el diagrama arrastrándolo
Puede acercar y alejar el diagrama desplazándose, pellizcando o utilizando el botón and buttons

Puede hacer clic en una zona activa del diagrama de piezas para localizar la pieza en la tabla

Clave de pieza

EN STOCK

PRONTO

Para pedir

SOLICITAR INFORMACIÓN

Foto	Nº de pieza	Descripción	Precio (cada uno)	Existencias
	LR115317	PERNO Y ARANDELA - CABEZA HEXAGONAL	€0.88	Para pedir

Foto	Nº de pieza	Descripción	Precio (cada uno)	Existencias
	RYH500420	TUERCA Y ARANDELA - HEX.	€0.37	EN EXISTENCIA

Foto	Nº de pieza	Descripción	Precio (cada uno)	Existencias
	FYP500550	TORNILLO	€0.85	Para pedir

Foto	Nº de pieza	Descripción	Precio (cada uno)	Existencias
	RYG500470	TORNILLO	€0.49	Para pedir

Foto	Nº de pieza	Descripción	Precio (cada uno)	Existencias
	RYQ500070	PASADOR - RETENCIÓN	€1.23	EN EXISTENCIA

Foto	Nº de pieza	Descripción	Precio (cada uno)	Existencias
	LR132398	VÁLVULA - AGUA DEL CALENTADOR	€292.46	Para pedir

Foto	Nº de pieza	Descripción	Precio (cada uno)	Existencias
	LR135268	MANGUERA - DEPÓSITO A BOMBA	€79.58	Para pedir

Foto	Nº de pieza	Descripción	Precio (cada uno)	Existencias
	LR135415	TUBO - ENTRADA DE AGUA	€73.27	Para pedir

Foto	Nº de pieza	Descripción	Precio (cada uno)	Existencias
	LR135310	MANGUERA - RADIADOR	€48.68	Para pedir

Foto	Nº de pieza	Descripción	Precio (cada uno)	Existencias
	LR135257	MANGUERA - AGUA	€57.78	Para pedir

Foto	Nº de pieza	Descripción	Precio (cada uno)	Existencias
	LR135256	MANGUERA - AGUA	€42.39	Para pedir

Foto	Nº de pieza	Descripción	Precio (cada uno)	Existencias
	LR135283	MANGUERA - AGUA DEL CALENTADOR	€73.79	Para pedir

Foto	Nº de pieza	Descripción	Precio (cada uno)	Existencias
	LR135405	DEPÓSITO - EXPANSIÓN	€92.66	Para pedir

Foto	Nº de pieza	Descripción	Precio (cada uno)	Existencias
	LR135439	MANGUERA - REFRIGERACIÓN DE LA BATERÍA DE TRACCIÓN	€108.58	Para pedir
	LR143952	MANGUERA - REFRIGERACIÓN DE LA BATERÍA DE TRACCIÓN	€108.58	Para pedir

Foto	Nº de pieza	Descripción	Precio (cada uno)	Existencias
	LR135411	MANGUERA - REFRIGERACIÓN DE LA BATERÍA DE TRACCIÓN	€105.51	Para pedir

Foto	Nº de pieza	Descripción	Precio (cada uno)	Existencias
	LR135347	MANGUERA - SISTEMA DE REFRIGERACIÓN	€50.46	Para pedir

Foto	Nº de pieza	Descripción	Precio (cada uno)	Existencias
	LR135244	MANGUERA - REFRIGERACIÓN DE LA BATERÍA DE TRACCIÓN	€20.64	Para pedir

Foto	Nº de pieza	Descripción	Precio (cada uno)	Existencias
	LR135413	MANGUERA - REFRIGERACIÓN DE LA BATERÍA DE TRACCIÓN	€157.70	Para pedir
	LR144560	MANGUERA - REFRIGERACIÓN DE LA BATERÍA DE TRACCIÓN	€193.01	Para pedir
	LR143948	MANGUERA - REFRIGERACIÓN DE LA BATERÍA DE TRACCIÓN	€157.70	Para pedir

...and 1 more part variants. See table on right for more details.

Foto	Nº de pieza	Descripción	Precio (cada uno)	Existencias
	LR135337	MANGUERA - SISTEMA DE REFRIGERACIÓN	€89.54	Para pedir

Ver todo

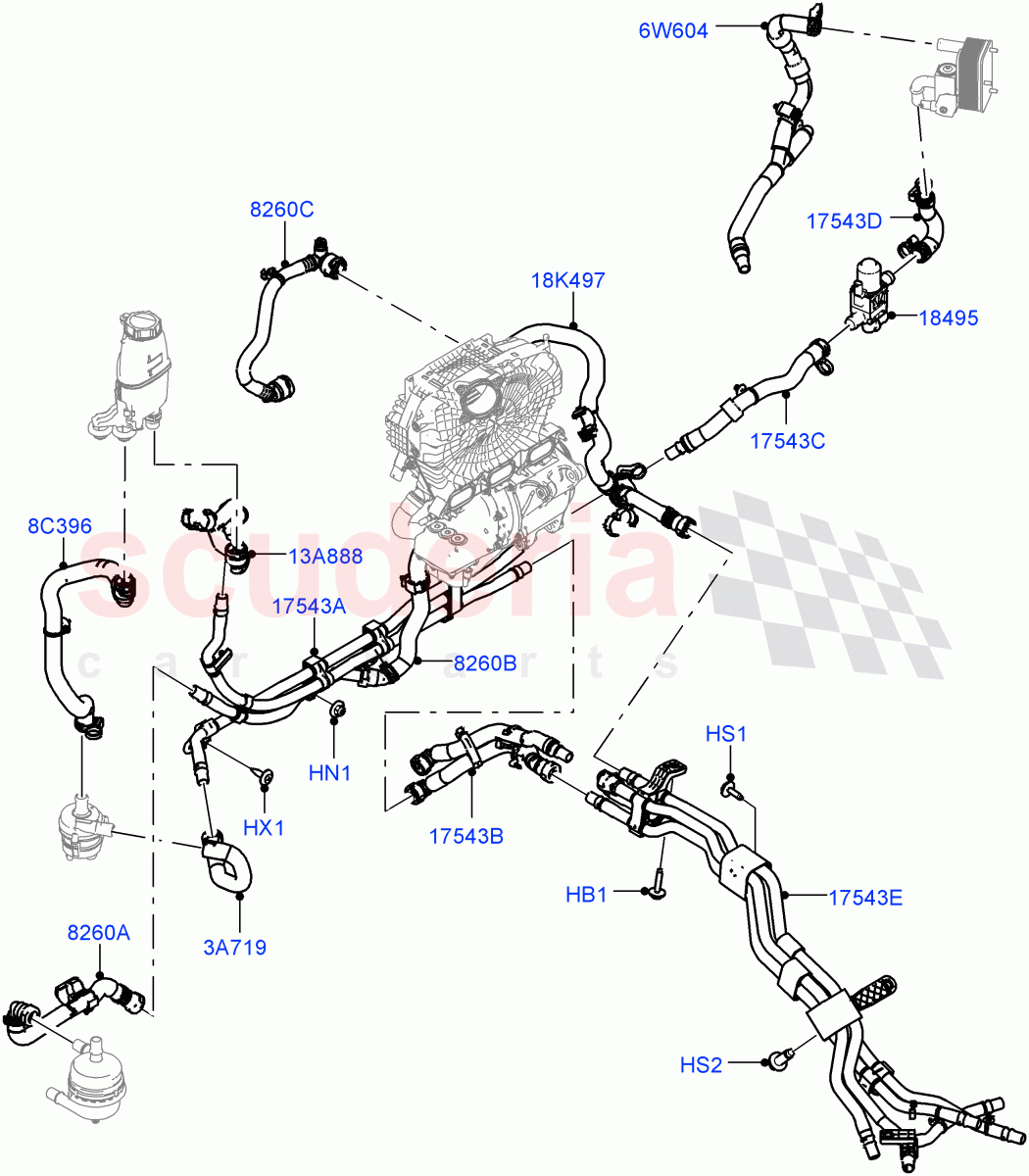

Diagrama Pulse para ampliar

#	Pieza Número	Descripción de la pieza	Detalles de la pieza	Precio (cada uno)	Cantidad en Diagrama
HB1	LR115317	PERNO Y ARANDELA - CABEZA HEXAGONAL	LR115317 PERNO Y ARANDELA - CABEZA HEXAGONAL M6X28 / DE: LH000001	€0.88	1
HN1	RYH500420	TUERCA Y ARANDELA - HEX. EN EXISTENCIA	RYH500420 TUERCA Y ARANDELA - HEX. CABEZA HEXAGONAL, M6, TUERCA Y ARANDELA / DE: LH000001 EN EXISTENCIA	€0.37	3
HS1	FYP500550	TORNILLO	FYP500550 TORNILLO CABEZA HEXAGONAL, M6 X 20MM / DE: LH000001	€0.85	2
HS2	RYG500470	TORNILLO	RYG500470 TORNILLO CABEZA HEXAGONAL, M10 X 25MM / DE: LH000001	€0.49	2
HX1	RYQ500070	PASADOR - RETENCIÓN EN EXISTENCIA	RYQ500070 PASADOR - RETENCIÓN 6,3 X 22 MM, PASADOR A PRESIÓN / DE: LH000001 EN EXISTENCIA	€1.23	1
3A719	LR135268	MANGUERA - DEPÓSITO A BOMBA	LR135268 MANGUERA - DEPÓSITO A BOMBA DE: LH000001	€79.58	1
6W604	LR135415	TUBO - ENTRADA DE AGUA	LR135415 TUBO - ENTRADA DE AGUA A LA VÁLVULA / DESDE: LH000001	€73.27	1
8C396	LR135283	MANGUERA - AGUA DEL CALENTADOR	LR135283 MANGUERA - AGUA DEL CALENTADOR LH, SUPERIOR / DESDE: LH000001	€73.79	1
13A888	LR135405	DEPÓSITO - EXPANSIÓN	LR135405 DEPÓSITO - EXPANSIÓN AL DEPÓSITO DE EXPANSIÓN / DE: LH000001	€92.66	1
18K497	LR135337	MANGUERA - SISTEMA DE REFRIGERACIÓN	LR135337 MANGUERA - SISTEMA DE REFRIGERACIÓN RH / DE: LH000001	€89.54	1
8260A	LR135310	MANGUERA - RADIADOR	LR135310 MANGUERA - RADIADOR SEPARADOR / DESDE: LH000001	€48.68	1
8260B	LR135257	MANGUERA - AGUA	LR135257 MANGUERA - AGUA MOTOR DE ARRANQUE / DESDE: LH000001	€57.78	1
8260C	LR135256	MANGUERA - AGUA	LR135256 MANGUERA - AGUA SALIDA DEL INTERCOOLER / DESDE: LH000001	€42.39	1
17543A	LR135439	MANGUERA - REFRIGERACIÓN DE LA BATERÍA DE TRACCIÓN	LR135439 MANGUERA - REFRIGERACIÓN DE LA BATERÍA DE TRACCIÓN FONDO, UBICACIÓN CENTRAL / DESDE: LH000001 / HASTA: LH875829	€108.58	1
17543A	LR143952	MANGUERA - REFRIGERACIÓN DE LA BATERÍA DE TRACCIÓN	LR143952 MANGUERA - REFRIGERACIÓN DE LA BATERÍA DE TRACCIÓN FONDO, UBICACIÓN CENTRAL / DE: LH875830	€108.58	1
17543B	LR135411	MANGUERA - REFRIGERACIÓN DE LA BATERÍA DE TRACCIÓN	LR135411 MANGUERA - REFRIGERACIÓN DE LA BATERÍA DE TRACCIÓN PARTE INFERIOR, LADO DERECHO / DESDE: LH000001	€105.51	1
17543C	LR135347	MANGUERA - SISTEMA DE REFRIGERACIÓN	LR135347 MANGUERA - SISTEMA DE REFRIGERACIÓN A LA VÁLVULA / DESDE: LH000001	€50.46	1
17543D	LR135244	MANGUERA - REFRIGERACIÓN DE LA BATERÍA DE TRACCIÓN	LR135244 MANGUERA - REFRIGERACIÓN DE LA BATERÍA DE TRACCIÓN PARA EL ENFRIADOR DE BATERÍAS, ENTRADA / DE: LH000001	€20.64	1
17543E	LR135413	MANGUERA - REFRIGERACIÓN DE LA BATERÍA DE TRACCIÓN	LR135413 MANGUERA - REFRIGERACIÓN DE LA BATERÍA DE TRACCIÓN BATERÍA PHEV Y REFRIGERACIÓN, SECCIÓN TRASERA / DE: LH000001 / HASTA: LH875731	€157.70	1
17543E	LR144560	MANGUERA - REFRIGERACIÓN DE LA BATERÍA DE TRACCIÓN	LR144560 MANGUERA - REFRIGERACIÓN DE LA BATERÍA DE TRACCIÓN PHEV BATERÍA Y REFRIGERACIÓN, SECCIÓN TRASERA / DE: MH000001	€193.01	1
17543E	LR143948	MANGUERA - REFRIGERACIÓN DE LA BATERÍA DE TRACCIÓN	LR143948 MANGUERA - REFRIGERACIÓN DE LA BATERÍA DE TRACCIÓN BATERÍA PHEV Y REFRIGERACIÓN, SECCIÓN TRASERA / DE: LH875732 / TO: LH878113	€157.70	1
17543E	LR148831	MANGUERA - REFRIGERACIÓN DE LA BATERÍA DE TRACCIÓN	LR148831 MANGUERA - REFRIGERACIÓN DE LA BATERÍA DE TRACCIÓN PHEV BATERÍA Y REFRIGERACIÓN, SECCIÓN TRASERA / DE: LH878112 / TO: LH999999	€1,129.43	1
18495	LR132398	VÁLVULA - AGUA DEL CALENTADOR	LR132398 VÁLVULA - AGUA DEL CALENTADOR CALENTADOR / DE: LH000001	€292.46	1

Tubos Y Mangueras Del Sistema De Refrigeración (Sección Delantera, Unidad Eléctrica) (1.5L...

Land Rover Discovery Sport (2015+) [1.5 I3 Turbo Petrol AJ20P3]

Land Rover Discovery Sport (2015+) [1.5 I3 Turbo Petrol AJ20P3] - TUBOS Y MANGUERAS DEL SISTEMA DE REFRIGERACIÓN (SECCIÓN DELANTERA, UNIDAD ELÉCTRICA) (1.5L...

Añadir a la cesta
