Electrical Wiring - Engine And Dash (3.0L DOHC GDI SC V6 PETROL) ((V) FROMEA000001) of Land Rover Land Rover Range Rover (2012-2021) [5.0 OHC SGDI SC V8 Petrol]

Ver todo

Land Rover Range Rover (2012-2021) [5.0 OHC SGDI SC V8 Petrol] - CABLEADO ELÉCTRICO - MOTOR Y SALPICADERO (3.0L DOHC GDI SC V6 GASOLINA) ((V) FROMEA000001)

Consulte el despiece para encontrar la pieza que busca:

Puede reposicionar el diagrama arrastrándolo
Puede acercar y alejar el diagrama desplazándose, pellizcando o utilizando el botón and buttons

Puede hacer clic en una zona activa del diagrama de piezas para localizar la pieza en la tabla

Clave de pieza

EN STOCK

PRONTO

Para pedir

SOLICITAR INFORMACIÓN

Foto	Nº de pieza	Descripción	Precio (cada uno)	Existencias
	LR061756	CLIP	€1.72	Para pedir

Foto	Nº de pieza	Descripción	Precio (cada uno)	Existencias
	FN108042	TUERCA	€1.14	Para pedir

Foto	Nº de pieza	Descripción	Precio (cada uno)	Existencias
	LR011413	TORNILLO	€0.89	Para pedir

Foto	Nº de pieza	Descripción	Precio (cada uno)	Existencias
	FA106126	TORNILLO	€0.38	EN EXISTENCIA

Foto	Nº de pieza	Descripción	Precio (cada uno)	Existencias
	LR040622	CABLEADO - BOMBA DE AGUA	€20.66	Para pedir
	LR068407	CABLEADO - BOMBA DE AGUA	€35.23	Para pedir
	LR064173	CABLEADO - BOMBA DE AGUA	€48.16	Para pedir

Foto	Nº de pieza	Descripción	Precio (cada uno)	Existencias
	LR049998	CABLE - ALTERNADOR	€194.37	Para pedir
	LR050001	CABLE - ALTERNADOR	€126.48	Para pedir
	LR054590	CABLE - ALTERNADOR	€168.45	Para pedir

...and 15 more part variants. See table on right for more details.

Foto	Nº de pieza	Descripción	Precio (cada uno)	Existencias
	LR061757	SOPORTE - ALTERNADOR	€7.23	Para pedir

Foto	Nº de pieza	Descripción	Precio (cada uno)	Existencias
	LR011980	ESCUDO TÉRMICO - CONECTOR	€8.71	Para pedir

Foto	Nº de pieza	Descripción	Precio (cada uno)	Existencias
	LR011500	ESCUDO TÉRMICO - CONECTOR	€92.24	Para pedir

Foto	Nº de pieza	Descripción	Precio (cada uno)	Existencias
	LR085666	TERMINAL - BATERÍA	€87.84	Para pedir

Foto	Nº de pieza	Descripción	Precio (cada uno)	Existencias
	LR043370	CABLEADO - MOTOR DE ARRANQUE	€14.30	Para pedir
	LR041197	CABLEADO - MOTOR DE ARRANQUE	€22.99	Para pedir
	LR065955	CABLE - BATERÍA A MOTOR DE ARRANQUE	€56.68	Para pedir

...and 2 more part variants. See table on right for more details.

Foto	Nº de pieza	Descripción	Precio (cada uno)	Existencias
	LR048467	CABLE - SENSOR DE GOLPES	€260.33	Para pedir

Foto	Nº de pieza	Descripción	Precio (cada uno)	Existencias
	LR050945	CABLEADO - MOTOR	€1,563.93	Para pedir
	LR057874	CABLEADO - MOTOR	€2,075.43	Para pedir
	LR059306	CABLEADO - MOTOR	€2,158.63	Para pedir

...and 3 more part variants. See table on right for more details.

Foto	Nº de pieza	Descripción	Precio (cada uno)	Existencias
	LR040624	CABLE - TOMA DE TIERRA DEL MOTOR	€33.16	Para pedir
	LR064070	CABLE - TOMA DE TIERRA DEL MOTOR	€54.49	Para pedir
	LR076898	CABLE - TOMA DE TIERRA DEL MOTOR	€36.11	Para pedir

Ver todo

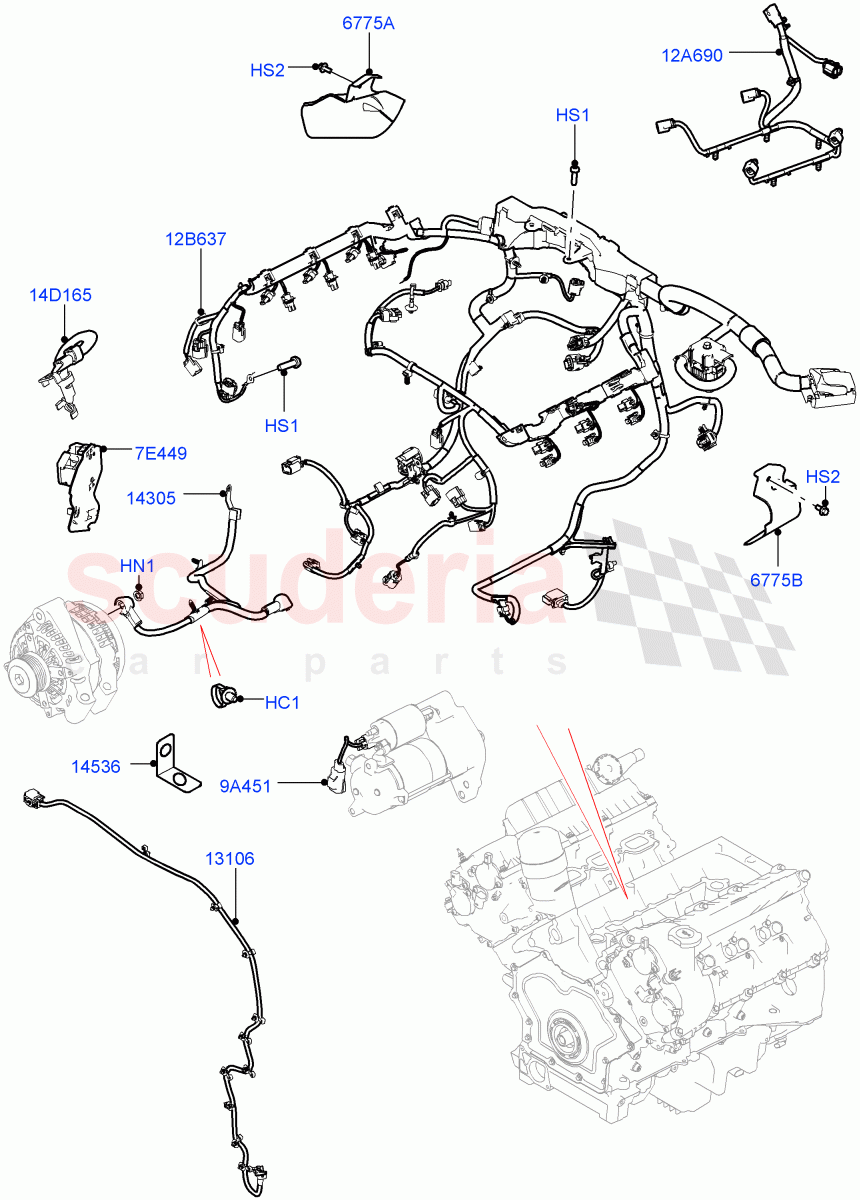

Diagrama Pulse para ampliar

#	Pieza Número	Descripción de la pieza	Detalles de la pieza	Precio (cada uno)	Cantidad en Diagrama
HC1	LR061756	CLIP	LR061756 CLIP CLIP DE ABETO / DE: EA000001	€1.72	1
HN1	FN108042	TUERCA	FN108042 TUERCA M8 / DE: EA000001	€1.14	2
HS1	LR011413	TORNILLO	LR011413 TORNILLO M6 X 20MM / DE: EA000001	€0.89	1
HS2	FA106126	TORNILLO EN EXISTENCIA	FA106126 TORNILLO CABEZA HEXAGONAL, M6 X 12MM / DE: EA000001 EN EXISTENCIA	€0.38	2
7E449	LR085666	TERMINAL - BATERÍA	LR085666 TERMINAL - BATERÍA CABLES DE LA BATERÍA / DE: HA000001	€87.84	1
9A451	LR043370	CABLEADO - MOTOR DE ARRANQUE	LR043370 CABLEADO - MOTOR DE ARRANQUE MOTOR DE ARRANQUE ELÉCTRICO ESTÁNDAR / MOTOR DE ARRANQUE / DE: EA000001 / DE: NA468233	€14.30	1
9A451	LR041197	CABLEADO - MOTOR DE ARRANQUE	LR041197 CABLEADO - MOTOR DE ARRANQUE MOTOR DE ARRANQUE - SISTEMA STOP/START / MOTOR DE ARRANQUE / DE: EA000001 / HASTA: EA999999	€22.99	1
9A451	LR065955	CABLE - BATERÍA A MOTOR DE ARRANQUE	LR065955 CABLE - BATERÍA A MOTOR DE ARRANQUE MOTOR DE ARRANQUE - SISTEMA DE PARADA/ARRANQUE / MOTOR DE ARRANQUE / DE: FA000001	€56.68	1
9A451	LR163787	CABLEADO - MOTOR DE ARRANQUE	LR163787 CABLEADO - MOTOR DE ARRANQUE MOTOR DE ARRANQUE ELÉCTRICO ESTÁNDAR / MOTOR DE ARRANQUE / DE: NA468234 / HASTA: NA472637	€14.30	1
9A451	LR173607	CABLEADO	LR173607 CABLEADO MOTOR DE ARRANQUE ELÉCTRICO ESTÁNDAR / MOTOR DE ARRANQUE / DE: NA472638	€13.48	1
12A690	LR048467	CABLE - SENSOR DE GOLPES	LR048467 CABLE - SENSOR DE GOLPES SENSOR ANTIDETONANTE / DE: EA000001	€260.33	1
12B637	LR050945	CABLEADO - MOTOR	LR050945 CABLEADO - MOTOR MOTOR / DE: EA000001 / HASTA: EA144799	€1,563.93	1
12B637	LR057874	CABLEADO - MOTOR	LR057874 CABLEADO - MOTOR MOTOR / DE: EA144800 / HASTA: EA999999	€2,075.43	1
12B637	LR059306	CABLEADO - MOTOR	LR059306 CABLEADO - MOTOR MOTOR / DE: FA000001 / HASTA: GA285204	€2,158.63	1
12B637	LR082621	CABLEADO - MOTOR	LR082621 CABLEADO - MOTOR MOTOR / DE: GA285205 / HASTA: GA316121	€1,628.03	1
12B637	LR105966	CABLEADO - MOTOR	LR105966 CABLEADO - MOTOR MOTOR / DE: GA316122 / A: GA381835	€1,652.42	1
12B637	LR113355	CABLEADO - MOTOR	LR113355 CABLEADO - MOTOR MOTOR / DE: JA381836	€1,688.60	1
14D165	LR040624	CABLE - TOMA DE TIERRA DEL MOTOR	LR040624 CABLE - TOMA DE TIERRA DEL MOTOR MOTOR TIERRA / DE: EA000001 / A: EA999999	€33.16	1
14D165	LR064070	CABLE - TOMA DE TIERRA DEL MOTOR	LR064070 CABLE - TOMA DE TIERRA DEL MOTOR MASA MOTOR / DE: FA000001 / A: FA999999	€54.49	1
14D165	LR076898	CABLE - TOMA DE TIERRA DEL MOTOR	LR076898 CABLE - TOMA DE TIERRA DEL MOTOR MASA DEL MOTOR / DE: GA000001	€36.11	1
6775A	LR011980	ESCUDO TÉRMICO - CONECTOR	LR011980 ESCUDO TÉRMICO - CONECTOR RH / DE: EA000001	€8.71	1
6775B	LR011500	ESCUDO TÉRMICO - CONECTOR	LR011500 ESCUDO TÉRMICO - CONECTOR LH / DE: EA000001	€92.24	1
13106	LR040622	CABLEADO - BOMBA DE AGUA	LR040622 CABLEADO - BOMBA DE AGUA BOMBA DE AGUA / DE: EA000001 / HASTA: EA186384	€20.66	1
13106	LR068407	CABLEADO - BOMBA DE AGUA	LR068407 CABLEADO - BOMBA DE AGUA BOMBA DE AGUA / DE: EA186385 / A: EA999999	€35.23	1
13106	LR064173	CABLEADO - BOMBA DE AGUA	LR064173 CABLEADO - BOMBA DE AGUA BOMBA DE AGUA / DE: FA000001	€48.16	1
14305	LR049998	CABLE - ALTERNADOR	LR049998 CABLE - ALTERNADOR MOTOR DE ARRANQUE ELÉCTRICO ESTÁNDAR / DESDE: EA000001 / HASTA: EA133718	€194.37	1
14305	LR050001	CABLE - ALTERNADOR	LR050001 CABLE - ALTERNADOR MOTOR DE ARRANQUE - SISTEMA STOP/START / DE: EA000001 / HASTA: EA133718	€126.48	1
14305	LR054590	CABLE - ALTERNADOR	LR054590 CABLE - ALTERNADOR MOTOR DE ARRANQUE ELÉCTRICO ESTÁNDAR / DE: EA133719 / HASTA: EA999999	€168.45	1
14305	LR054591	CABLE - ALTERNADOR	LR054591 CABLE - ALTERNADOR MOTOR DE ARRANQUE - SISTEMA STOP/START / DE: EA133719 / HASTA: EA999999	€147.01	1
14305	LR063758	CABLE - ALTERNADOR	LR063758 CABLE - ALTERNADOR MOTOR DE ARRANQUE ELÉCTRICO ESTÁNDAR / DE: FA000001 / HASTA: FA999999	€139.69	1
14305	LR063760	CABLE - ALTERNADOR	LR063760 CABLE - ALTERNADOR MOTOR DE ARRANQUE - SISTEMA STOP/START / DE: FA000001 / HASTA: FA999999	€132.48	1
14305	LR076001	CABLEADO - ALTERNADOR	LR076001 CABLEADO - ALTERNADOR MOTOR DE ARRANQUE ELÉCTRICO ESTÁNDAR / DE: GA000001 / HASTA: GA298514	€96.14	1
14305	LR076003	CABLEADO - ALTERNADOR	LR076003 CABLEADO - ALTERNADOR MOTOR DE ARRANQUE - SISTEMA STOP/START / DE: GA000001 / HASTA: GA298514	€94.76	1
14305	LR090098	CABLEADO - ALTERNADOR	LR090098 CABLEADO - ALTERNADOR MOTOR DE ARRANQUE ELÉCTRICO ESTÁNDAR / DE: GA298515 / HASTA: GA999999	€98.06	1
14305	LR090100	CABLEADO - ALTERNADOR	LR090100 CABLEADO - ALTERNADOR MOTOR DE ARRANQUE - SISTEMA STOP/START / DE: GA298515 / HASTA: GA999999	€94.76	1
14305	LR085673	CABLE - ALTERNADOR	LR085673 CABLE - ALTERNADOR MOTOR DE ARRANQUE - SISTEMA STOP/START / DE: HA000001 / A: HA372132	€133.79	1
14305	LR085674	CABLE - ALTERNADOR	LR085674 CABLE - ALTERNADOR MOTOR DE ARRANQUE ELÉCTRICO ESTÁNDAR / DE: HA000001 / A: HA372132	€119.34	1
14305	LR107823	CABLE - ALTERNADOR	LR107823 CABLE - ALTERNADOR MOTOR DE ARRANQUE - SISTEMA STOP/START / DE: HA372133 / A: HA999999	€131.26	1
14305	LR107821	CABLE - ALTERNADOR	LR107821 CABLE - ALTERNADOR MOTOR DE ARRANQUE ELÉCTRICO ESTÁNDAR / DE: HA372133 / A: HA999999	€147.05	1
14305	LR110188	CABLE - ALTERNADOR	LR110188 CABLE - ALTERNADOR MOTOR DE ARRANQUE - SISTEMA STOP/START / DE: JA000001 / TO: JA999999	€88.23	1
14305	LR110189	CABLE - ALTERNADOR	LR110189 CABLE - ALTERNADOR MOTOR DE ARRANQUE ELÉCTRICO ESTÁNDAR / DE: JA000001 / HASTA: JA999999	€146.02	1
14305	LR120988	CABLE - ALTERNADOR	LR120988 CABLE - ALTERNADOR MOTOR DE ARRANQUE - SISTEMA DE PARADA/ARRANQUE / DE: KA000001	€154.63	1
14305	LR120989	CABLE - ALTERNADOR	LR120989 CABLE - ALTERNADOR MOTOR DE ARRANQUE ELÉCTRICO ESTÁNDAR / DE: KA000001	€197.21	1
14536	LR061757	SOPORTE - ALTERNADOR	LR061757 SOPORTE - ALTERNADOR DE: EA000001	€7.23	1

Cableado Eléctrico - Motor Y Salpicadero (3.0L Dohc Gdi Sc V6 Gasolina) ((V) Fromea000001)
